Relva ja juhtme tester

Épée keha juhtme/kontakti kontroll

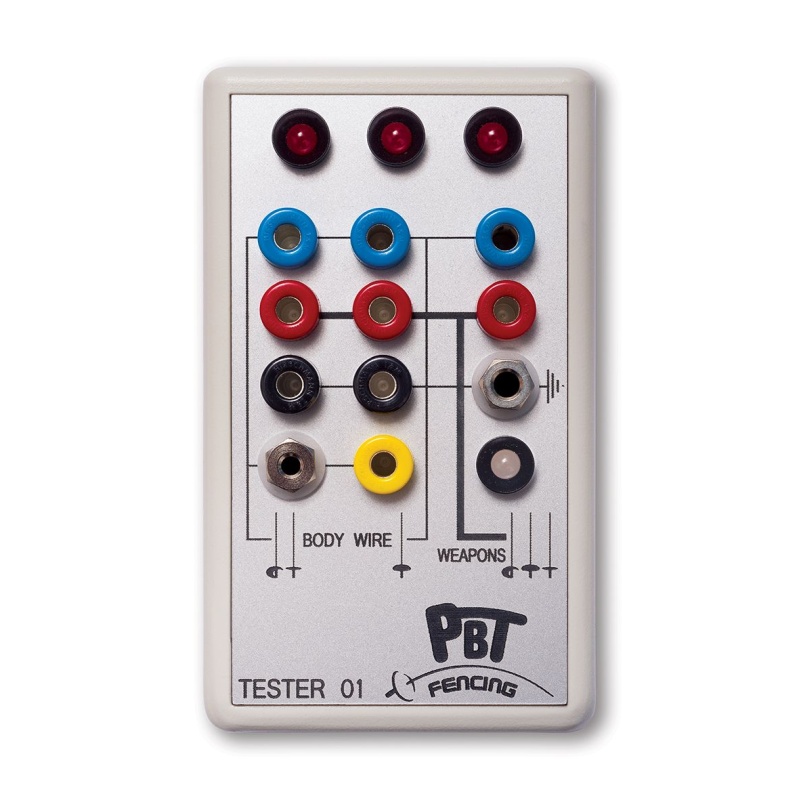

Juhtme ühendamine:

Ühenda üks 3-klemmiline ots épée keha juhtmest SINISTESSE pesadesse, mis asuvad LED-tulede all.

Ühenda teine 3-klemmiline ots kahte MUSTA pessa ja ühte metallist pessa, mis asuvad punaste tulede all.

LED-tulede kontroll:

Kui kõik PUNASED LED-id süttivad ja püsivad ühtlase eredusega, ka siis kui juhet liigutada või painutada, on keha juhe korras.

Kui mõni kolmest LED-ist ei sütti või vilgub, viitab see sellele, et vastav juhe keha juhtme sees on katki.

Relvakontroll:

Épée (epee mõõk):

Ühendamine:

Ühenda épée PUNASTESSE pesadesse.

Otsiku kontroll:

Kui vajutad épée otsikut, peab paremas alumises nurgas olev LED süttima ROHELISELT ja püsima ühtlase eredusega.

Kui LED süttib ROHELISELT ilma otsikut vajutamata, on relv lühiühenduses (katki).

vahe test:

Ühenda épée PUNASTESSE pesadesse.

Aseta vahe épée otsikule ja vajuta otsikut.

Kui LED-id ei sütti, töötab relv korrektselt.

Kaalutest:

Ühenda épée PUNASTESSE pesadesse.

Aseta kaal épée otsikule ja vajuta seda – LED peaks süttima ROHELISELT.

kui LED kustub(ilma kaalu eemaldamata) siis töötab relv korrektselt
